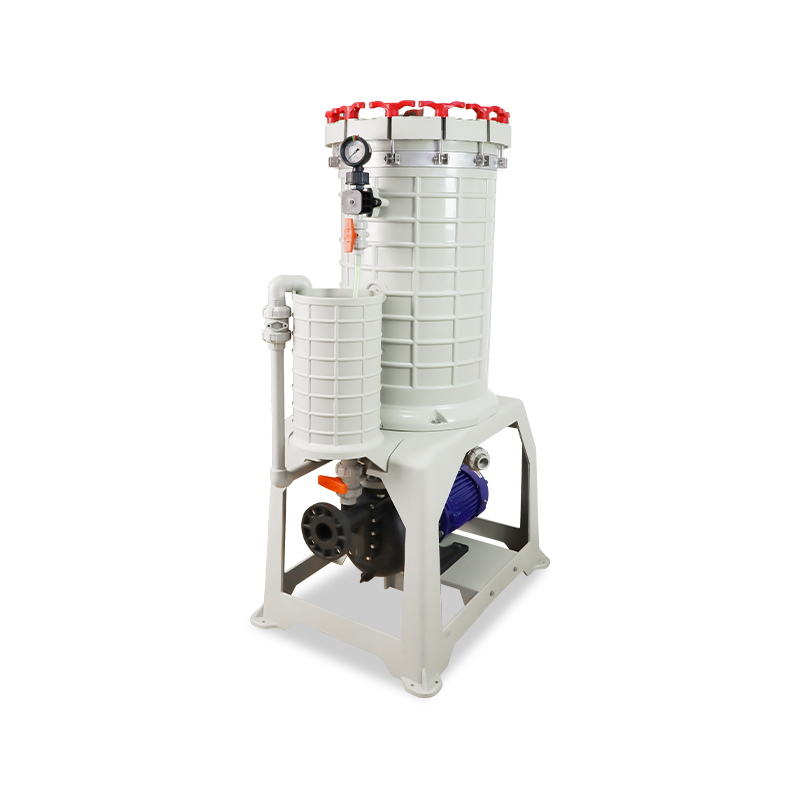

KX电镀过滤机/化学药液过滤机(高精度)

产品参数

产品编号:KX

流量范围:200-330L/min

滤材型式:压板式、棉芯锁帽式、滤纸式

机体材质:PP

配泵功率:1.5-2.2KW

温度范围:0~75℃(PP)

产品特点

过滤桶采用优质PP/PVDF高分子塑料,一体注塑成型,大幅度提升耐腐性能;

脚架采用PP聚丙烯实板脚架,结构稳定,结实耐用,稳定不变形;

可选加厚滤桶,整机一体成型设计,少焊接点,真正做到无泄漏;

过滤桶内滤材选择多样,可根据工况情况选择压板式、锁帽棉芯式、滤纸式、滤袋式等滤芯滤材,可加装活性炭处理装置,操作简单,拆卸方便;

过滤面积广,过滤精度高,最大精度可达1um;

应用场景

  • 涂装行业

  • 电镀行业

  • 制药行业

  • 光伏行业

  • 废水行业

  • 超声波清洗行业

  • 线路板行业

参数表
规格表
结构分解图
安装尺寸
型号说明
KX
- 1004
- F
- U
- N
- C
- J
- S
- MP
① 模型编号: KX
② 机型代号: 1001-10"×1PCS 1002-10"×2PCS 2001-20"×1PCS 2002-20"×2PCS 1004-10"×4PCS
2004-20"×4PCS 2006-20"×6PCS 2008-20"×8PCS 2012-20"×12PCS 2018-20"×18PCS
③ 滤桶材质: F-PP A-CPVC P-PVDF
④ 出入口型式: U-由任式Union F-法兰式Flange
⑤ 密封材质 : N-NBR V-VITON
⑥ 滤材型式: C-滤心压板式 B-滤心螺帽式 T-层叠滤心压板式
K-杨桃滤布式 P-滤纸式 U-袋滤式
⑦ 出入口规格: J-JIS D-DIN A-ANSI
⑧ 束环组材质 : T-钛Ti S-SUS304
⑨ 泵浦型式 : KB Series-自吸式 MP Series-磁驱式 MPX Series-磁驱式
型号 Model KX-1001 KX-1002 KX-2001 KX-2002 KX-1004 KX-2004 KX-2006 KX-2008-1 KX-2008-2 KX-2012 KX-2018 KX-3018
泵浦型式 MP(MD) MP(MD) MP(MD) MP/MPX MP(MD)/MPX MP(MD)/MPX KB/MPH/MPX KB/MPH/MPX KB/MPH/MPX KB/MPH/MPX KB/MPH/MPX KB/MPH/MPX
泵浦马达 (50Hz/60Hz) 45W 65W 65W 150W/180W 255W/265W 255W/265W 1/2~1HP 1HP 2HP 2HP 3~5HP 3~5HP
滤材 滤芯螺帽式
B Type
10"× 1 10"×2 20"×1 20"×2 10"×4 20"×4 20"×6 20"×8 20"×8 20"×12 20"×18 30"×18
滤芯压板式
C Type
20"×6 20"×8 20"×8 20"×12 20"×18 30"×18
层叠滤芯式
T Type
20"×6 20"×8 20"×8 20"×12 20"×18 30"×18
杨桃滤布式
K Type
1 SET 1 SET 1 SET 1 SET 1 SET 1 SET
滤纸式
P Type
129×23PCS 129×46PCS 195×45PCS 232×45PCS 232×45PCS 300×40PCS 370×40PCS 370×60PCS
袋滤式
U Type
Φ4"×9"L Φ4"×15"L Φ7"×16"L Φ7"×16"L Φ7"×16"L Φ7"×16"L Φ7"×16"L Φ7"×32"L
适用电镀槽 200L 400L 400L 600L 600L 800L 1~2 Ton 1~2 Ton 1.5~3 Ton 2.5~4 Ton 4~6.5 Ton 6~7.5 Ton
过滤量 (L/min) 15 30 30 60 60 80 150 180 220 220 330~500 400~600
过滤面积 (m²) 滤芯式
B, C Type
0.125 0.25 0.25 0.5 0.5 1 1.5 2 2 3 4.5 6.7
层叠滤芯式
T Type
0.7 0.9 0.9 1.3 2 3
杨桃滤布式
K Type
1.1 1.7 1.7 2.4 4.4
滤纸式
P Type
0.3 0.6 1.5 2.2 2.2 3.6 5.4
滤袋式
U Type
0.5 1.0 2 2 2 2 2 4.4
出入口径 (inch) 3/4 3/4 3/4 1 1 1 1.5 1.5/1.5*2 1.5/1.5*2 1.5/1.5*2 2 2
外型尺寸 (L W H) (mm) 500×312×830 573×360×900 500×312×1100 573×360×1185 573×360×900 573×360×1185 785×487×1510 785×487×1510 785×487×1510 865×625×1555 865×625×1555 865×625×1760
机体重量 (L W H) (mm) 15 17.5 17 24 28 30 70 77 77 97 117 125
