MPH无轴封磁力驱动循环泵

技术参数

产品编号:MPH

流量范围:150-1350L/min

扬程范围:8.5-25.5m

泵体材质:CFRPP、GFRPP、PVDF

电机功率:0.4-5.5KW

温度范围:0~75℃(FRPP/CFRPP),0~95℃(PVDF)

产品特点

无泄漏设计:磁力泵无轴封设计,泵浦完全密封,无泄露;

全新流道设计:使泵体流道损失降到最低,提高介质输送效率;

高效节能:马达采用知名台发、高崎、东元电机,性能稳定,静音节能;

高耐腐蚀性:泵浦采用优质FRPP/PVDF/ETFE材料注塑,适用于处理各种腐蚀性介质,如酸、碱、溶剂等;

接口多样:进出口有法兰、活接等多种样式,最大程度满足客户需求;

应用场景

  • 电镀行业

  • 新能源行业

  • 半导体行业

  • 光伏行业

  • LCD玻璃液晶面

  • 环保行业

  • 电泳涂装

  • 污水提升行业

  • 蚀刻喷淋

参数表
规格表
曲线图

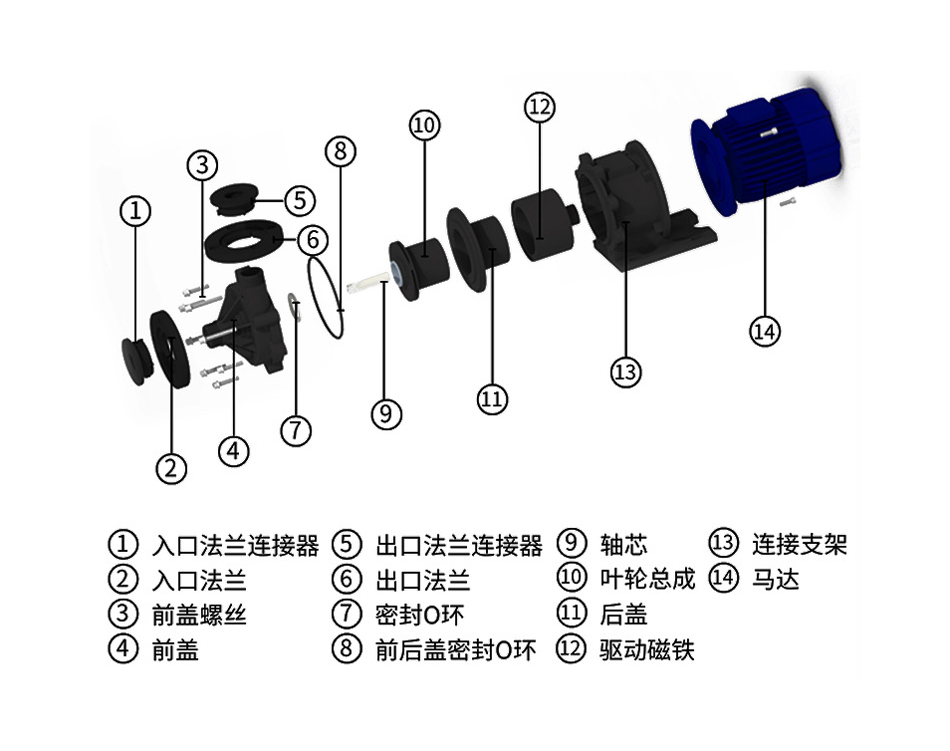

结构分解图
安装尺寸
型号说明
MPH
- F
- 44
- 0
- C
- C
- V
- 6
- V38
- A
① 模型编号: MPH
② 泵体材质: CFRPP、GFRPP、PVDF
③ 出入口径: 25-25×25mm、45-40×50mm、66-65×65mm、44-40×40mm、56-50×65mm
④ 配泵马力: 0-1/2HP、1-1HP 、2-2HP、3-3HP、 5-5HP、7-7.5HP
⑤ 泵轴材质: C-陶瓷 Ceramic、 S- 碳化矽 SIC
⑥ 轴承材质: A- 陶瓷 Ceramic、P-铁弗龙 PTFE、C- 碳素 Carbon、S- 碳化矽 SIC
⑦ 橡胶材质: V-VITON、 E-EPDM、 P-PFA
⑧ 电流频率: 5-50Hz 、6-60Hz
⑨ 电机电压: V38-220V/380V/3ø
⑩ 药液比重: 50Hz: A-1.2 B-1.5 C-2.0
型号 标准尺寸
入口X出口
叶轮大小 比重限制 最小流量-最大扬程
(L/min-m)
标准流量-扬程
(L/min-m)
最大流量
(L/min)
马达功率
(kW)
重量
(kg)
MPH-440 G11/2 X G1 1/2(40×40) 5 1.1 10-12.5 150-8.5 280 0.4 11.5
MPH-441 G11/2 X G1 1/2(40×40) 5 1.1 10-18 200-12 330 0.75 18
MPH-452 G2 X G1 1/2(50×40) 5 1.1 20-23 200-18.5 400 1.5 23
MPH-453 G2 X G1 1/2(50×40) 5 1.1 20-24 300-20.5 500 2.2 25
MPH-455 G2 X G1 1/2(50×40) 5 1.1 50-29 400-25.5 600 3.7 47
MPH-563 G2 1/2× G2(65×50) 5 1.1 100-22 50-12 750 2.2 29
MPH-565 G2 1/2× G2(65×50) 5 1.1 50-36 500-26 800 3.7 48
MPH-663 G2 1/2× G2 1/2(65×65) 5 1.1 100-22 670-12 1050 2.2 31
MPH-665 G2 1/2× G2 1/2(65×65) 5 1.1 100-28 900-15 1100 3.7 49
MPH-667 G2 1/2× G2 1/2(65×65) 5 1.1 100-32 1200-15 1350 5.5 60
型号 W H L a b c d e f g
MPH-440 140 217 418.5 110 48.5 99 96 121 85.5 135.5
MPH-441 161 255 528 132 55 130.5 116 139 105.5 176
MPH-452 263 255 557 208.5 65 202 116 139 90 155
MPH-453 263 255 557 208.5 65 202 116 139 90 155
MPH-455 264 274.5 620 230 65 265 135.5 139 90 149
MPH-563 264 273 588 210 65 200 115 145 105 170
MPH-565 264 297.5 641.5 230 65 265 135.5 162 111 170.5
MPH-663 263 273 588 210 65 200 115 145 105 170
MPH-665 255 355 626 220 75 300 165 170 100 180
MPH-667 255 355 736 220 75 300 165 170 100 180
